風機主軸鍛件的熱處理變形控制實踐

發布時間：2026-03-31 人氣：

在風機主軸鍛件制造中，熱處理變形是影響交付周期與加工成本的關鍵變量。某2.5MW風機主軸（材質34CrNiMo6，總長6.2m，***大直徑Φ480mm）在***調質處理后出現0.8mm/m的直線度超差，導致后續機加工不得不增加校直工序，單件處理成本增加約1.2萬元。這一問題促使我們對熱處理全流程的變形控制進行了系統性優化。

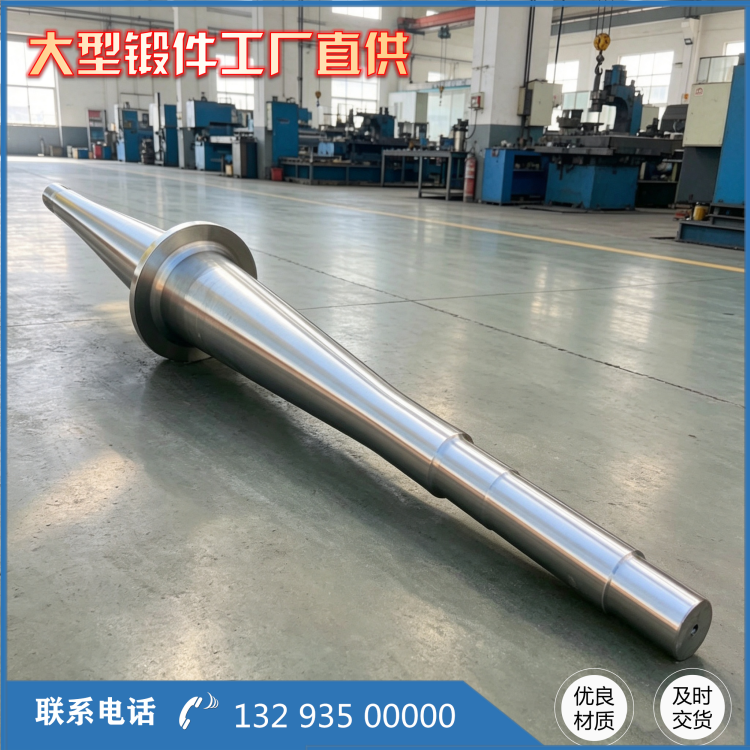

風機軸鍛件

變形問題的根源分析

風機主軸鍛件的熱處理工藝原為：850℃×4h淬火（水基PAG溶液冷卻）+620℃×6h高溫回火。通過紅外熱像儀追蹤發現，淬火初期主軸表面冷卻速度差異達30℃/s——由于主軸中部的軸承座臺階（Φ480mm）與兩端軸頸（Φ320mm）存在截面突變，厚壁區域散熱慢，薄壁區域散熱快，導致熱應力分布不均。同時，淬火介質噴淋壓力設定為0.3MPa，對長軸類鍛件的穿透冷卻能力不足，進一步加劇了彎曲變形。

工藝參數的***調控

針對上述問題，我們從三方面實施改進：一是優化淬火介質濃度，將PAG溶液固含量從8%提升至12%，延長蒸汽膜階段，降低初始冷卻速度，使表面溫差控制在15℃/s以內；二是采用“分段噴淋”策略，對臺階過渡區單獨增加0.1MPa的側噴壓力，確保截面突變處的冷卻均勻性；三是引入“預冷淬火”工藝，鍛件出爐后在空氣中預冷至780℃（通過熱電偶實時監控）再入介質，減少熱應力峰值。

回火與校直的協同控制

回火工序同步調整：將回火溫度從620℃微調至605℃，延長保溫時間至7h，在保證抗拉強度（≥850MPa）和屈服強度（≥700MPa）的前提下，降低材料在高溫下的蠕變傾向。對于仍存在的微量變形（≤0.3mm/m），采用“帶溫校直”技術——在主軸冷卻至300℃（藍脆溫度區間以下）時，利用500t壓力機進行三點矯直，此時材料塑性較好，校直后殘余應力僅為常規冷矯的1/3。

實施效果與數據驗證

改進后連續生產10件主軸鍛件，經檢測：直線度均控制在0.25mm/m以內，表面硬度均勻性（HRC28-32）達標率100%，超聲波探傷未發現因變形導致的內部裂紋。單件熱處理周期縮短1.5h，能耗降低約18%。這一案例表明，通過冷卻介質特性、溫度場分布與應力釋放的協同調控，可有效解決長軸類鍛件的熱處理變形難題，為風電裝備的低成本制造提供可行路徑。
